Guide : Tout comprendre sur les raccords rapides John Guest & DMfit pour le tirage de bière et réseaux de boissons
Les raccords rapides à emboîtement (ou push-fit) ont révolutionné l'installation des bars, des brasseries et des systèmes de fûts domestiques. En éliminant le besoin de colliers de serrage fastidieux et d'outils spécifiques, ils permettent de créer des réseaux de fluides et de gaz totalement étanches en quelques secondes.
Ce guide technique s'adresse aux professionnels du tirage de bière comme aux brasseurs amateurs qui souhaitent réaliser une installation sans fuite.

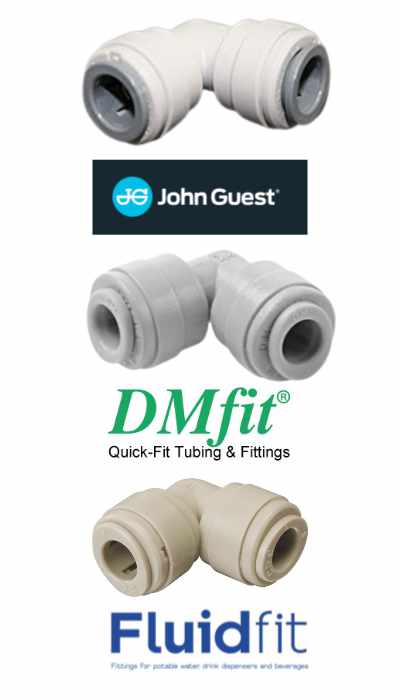

1. John Guest vs DMfit vs FluidFit : Quelles différences sur le terrain ?
Bien que souvent mis en opposition, John Guest et DMfit sont deux écosystèmes interopérables basés sur le même principe de fonctionnement.
- John Guest (UK) : Pionnier historique, réputé pour la robustesse extrême de ses corps en acétal, particulièrement adaptés aux hautes pressions (CO2) et aux contraintes mécaniques.
- DMfit (Corée du Sud) : Une alternative de très haute qualité, disposant des mêmes certifications alimentaires strictes (NSF, FDA), avec un excellent rapport qualité-prix. Leurs pièces sont 100 % compatibles avec les standards de John Guest.
- FluidFit / CMB (Corée du Sud) : Souvent fabriqué par le groupe CDC, FluidFit est le troisième grand acteur incontournable du marché des boissons. Ils sont également certifiés pour l'alimentaire (NSF 51/61, WRAS) et constituent une alternative professionnelle de choix, totalement interchangeable avec John Guest et DMfit.
Nous avons testé les 3 marques. Nous n'avons pas constaté à l'usage de différence de qualité ou de fiabilité. Chaque marque possède par contre quelques produits spécifiques dans sa gamme.

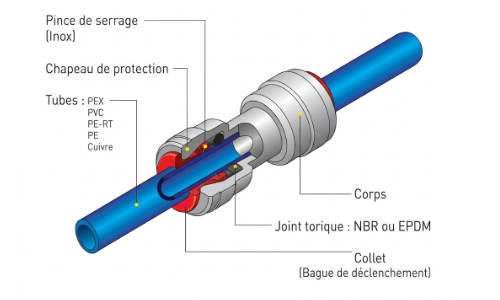

2. Anatomie d'un raccord rapide et pièges à éviter
Pour comprendre pourquoi une fuite se produit, il faut comprendre l'intérieur du mécanisme. Le système repose sur trois éléments clés :
- Le corps : La coque externe.
- La pince inox (collet) : Munie de dents tranchantes qui "mordent" le tuyau pour l'empêcher de reculer sous la pression.
- Le joint torique (O-ring) : Situé plus en profondeur, c'est lui seul qui assure l'étanchéité radiale autour du tube.
L'intérieur d'un raccord rapide : le tube doit impérativement traverser les dents en inox ET le joint torique pour être étanche.
Zoom Sécurité : Quelle pression supportent les raccords rapides ?
Une question revient très souvent chez les installateurs : « Un simple raccord en plastique sans collier de serrage peut-il vraiment résister à la pression de mon système de gaz ? » La réponse est un grand oui, avec une marge de sécurité énorme.
Prenons l'exemple du standard absolu du marché, le raccord 3/8" en Acetal (les gammes classiques chez John Guest, DMfit ou FluidFit) :
- Pression de service à froid / température ambiante (1°C à 20°C) : Les raccords supportent jusqu'à 10 à 16 bars (soit 150 à 230 psi) selon la gamme exacte.
- Pression d'utilisation dans la bière : À titre de comparaison, une ligne de tirage classique ou un fût est généralement poussé entre 1,5 et 3 bars (jusqu'à 4 ou 5 bars grand maximum pour les lignes très longues ou l'azote). Le raccord rapide est donc conçu pour encaisser au moins 4 à 5 fois la pression normale de votre installation !
- Le facteur température : Attention cependant lors du nettoyage de vos lignes. La résistance à la pression du plastique diminue quand l'eau chauffe. À 65°C (température d'un rinçage à l'eau très chaude), la pression maximale tolérée chute aux alentours de 7 bars, ce qui reste largement suffisant pour les pompes de nettoyage.
Règle d'or : Le raccord rapide est presque toujours plus résistant que le tuyau lui-même. En cas de surpression extrême, c'est généralement le tuyau souple qui éclatera avant que le raccord ne cède, d'où l'importance de choisir des tuyaux LDEP ou tressés de haute qualité.

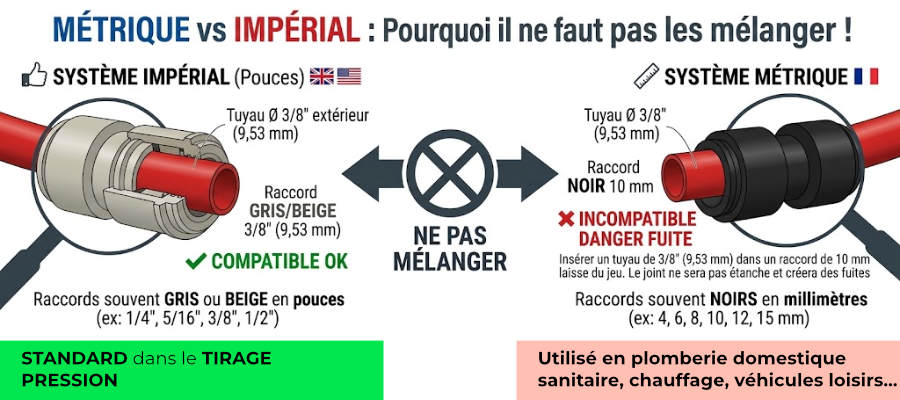

Le piège des diamètres (Métrique vs Impérial)
C'est l'erreur numéro un lors de l'installation d'une tireuse à bière ! Ne confondez pas un tube de 10 mm (métrique) avec un tube de 3/8" (impérial, soit environ 9.57mm). Forcer un tuyau de 9.57 mm dans un raccord de 10mm peut sembler fonctionner au début, mais la légère différence de diamètre va écraser le joint et finir par créer des micro-fuites, particulièrement vicieuses sur les lignes de gaz CO2.
Dans les installations bière et tirage pression la quasi-totalité des tuyaux utilisés sont sur des tailles système impérial. Ci-dessous les principaux diamètres pour les tuyaux :
- 1/4" = 6,35 mm : souvent sur des installations d’eau gazeuse
- 5/16" = 7,94 mm : souvent utilisé pour l’eau et pour l’air comprimé
- 3/8" = 9,53 mm : en général le standard pour la bière et autres boissons
Le piège de la nomenclature : Tube 1/2" vs Filetage 1/2" (BSP / 15-21)
Il est crucial de ne pas confondre le diamètre d'un tuyau lisse (mesuré en diamètre extérieur, ou OD) avec les normes de filetage de la plomberie classique, même si l'appellation semble identique.
Un tuyau de 1/2" (Diamètre extérieur / OD) : Mesure très exactement 12,7 mm de diamètre physique. C'est ce tube lisse qui s'insère dans les dents du raccord rapide.
Un raccord fileté 1/2" BSP (souvent appelé 15-21 mm en France) : Fait référence à la norme de filetage gaz (British Standard Pipe). Le diamètre extérieur physique de ce pas de vis mesure en réalité près de 21 mm (20,95 mm).
Cas pratique sur une installation de tirage :
Vous utiliserez très souvent des raccords mixtes d'adaptation. Par exemple, une vanne ou un raccord qui se visse sur le pas de vis 1/2" BSP (15-21) ou 5/8" BSP de votre équipement matériel, tandis que l'autre extrémité reçoit par emboîtement rapide un tuyau d'eau ou de bière en 3/8" ou 1/2" (OD).
Ne vous fiez donc jamais à la seule mention "un demi-pouce" sans vérifier s'il s'agit du tube lisse ou du filetage à visser !

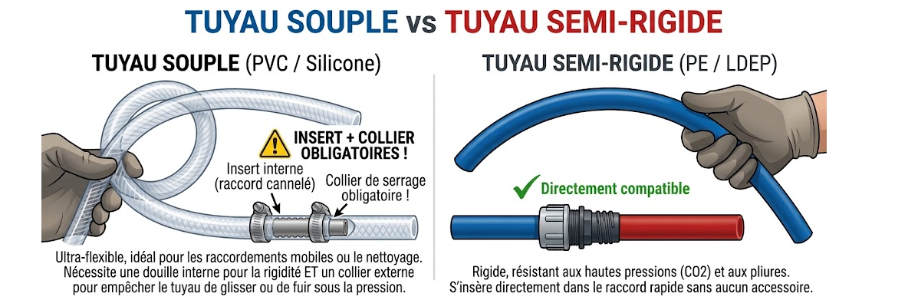

Tubes souples vs rigides
Si les tuyaux en LDEP (Polyéthylène) rigide s'insèrent directement, l'utilisation de tuyaux souples (PVC, Silicone) nécessite obligatoirement un insert (un raccord cannelé) et un collier de serrage (voir les raccords oetiker).

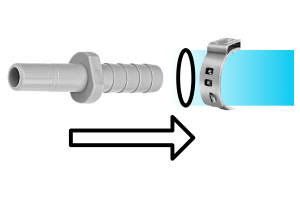

Si vous souhaitez passer d'un tuyau souple au système raccord rapide vous pouvez utiliser des raccords cannelés de ce type avec un collier de serrage type Oetiker (fiable !)
Il y a des partisans de l'utilisation des tuyaux souples avec raccords inox : ils apportent l'avantage d'une durabilité souvent plus importante. Le temps de mise en œuvre est beaucoup plus long.
3. Méthode de montage infaillible (zéro fuite garanti)

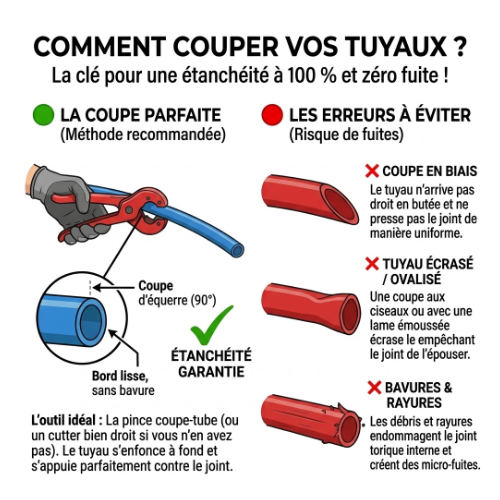

La coupe parfaite : Utilisez de préférence une pince coupe-tube professionnelle. La coupe doit être nette, sans bavure et parfaitement à 90°. Une coupe en biais endommagera le joint torique.
Si vous n’avez pas de pince coupe tube, utilisez un cutter bien aiguisé en prenant soin de couper droit.

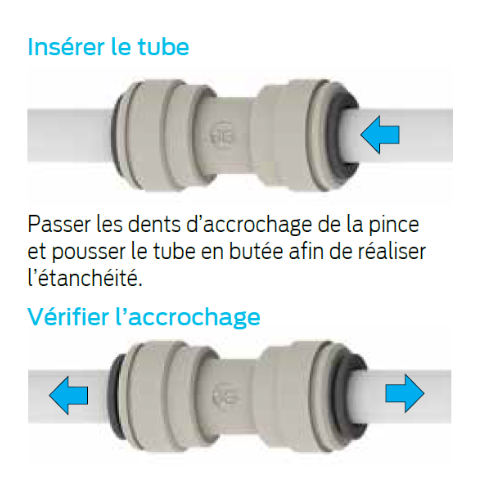

L'insertion (la double butée) :
Enfoncez le tube bien dans l'axe. Vous allez sentir une première résistance (le passage des dents de la pince), il faut continuer à pousser pour franchir le joint torique jusqu'à sentir la butée de fond.
Poussez le tube fermement et bien droit jusqu'à la butée.
Le test de traction (Tug test) :
- Une fois inséré, tirez fermement le tube vers l'arrière d'un coup sec. Cela permet aux dents de la pince de venir s'ancrer dans le plastique du tube.
La sécurité absolue (Le clip) :
- Pour les installations soumises à des vibrations (compresseur de groupe froid) ou pour sécuriser vos lignes de gaz, installez toujours un clip de verrouillage sous la collerette. Cela empêche toute déconnexion accidentelle.
Le clip de verrouillage (souvent rouge ou bleu) se glisse sous la bague pour bloquer le mécanisme d'ouverture.
4. Démontage et maintenance
- Sécurité d'abord : Coupez toujours l'arrivée de gaz/fluide et purgez la pression de la ligne avant toute manipulation. Un raccord sous pression est quasiment impossible à démonter.

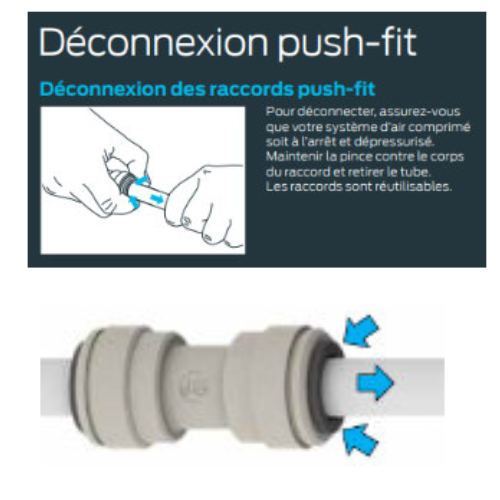

- La méthode : Enlevez le clip de sécurité s'il y en a un. Poussez la bague (collet) bien à plat contre le corps du raccord avec deux doigts, et tirez le tube simultanément.
- Entretien : N'utilisez pas de solvants agressifs. Si un raccord devient difficile à manipuler, une infime quantité de graisse de silicone de qualité alimentaire peut être appliquée. Attention également à la contrainte latérale (side load) : vos tuyaux doivent arriver droits dans les raccords, sans être tirés de travers, sous peine d'user prématurément les joints.
Vous pouvez utiliser une clé spéciale John Guest / DMfit pour vous faciliter la vie et faire levier : vous maintenez ainsi la collerette et pouvez sortir le tuyau plus facilement.
5. Panorama des possibilités : Les différentes familles de raccords

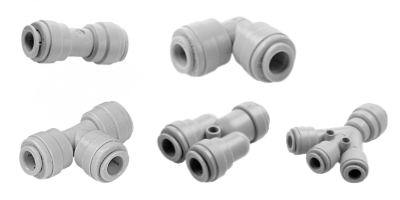

· Les Jonctions (Droits, Coudes, Tés, Y) : Pour relier des tuyaux de même diamètre, changer de direction sans pincer le tuyau (les coudes à 90° sont indispensables pour les espaces restreints), ou diviser une ligne de gaz vers plusieurs fûts (Tés et Y).

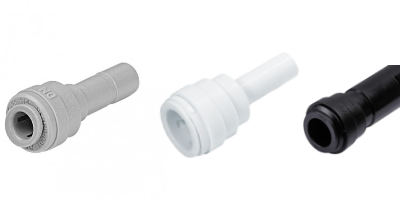

· Les Réducteurs / Adaptateurs de diamètre : Ils permettent de passer d'un diamètre à l'autre (ex: de 3/8" à 5/16") de manière fluide, sans créer de turbulence excessive dans la ligne de bière.
Ils permettent aussi assez facilement de passer de tuyaux en système métrique à des tuyaux en taille type impérial .

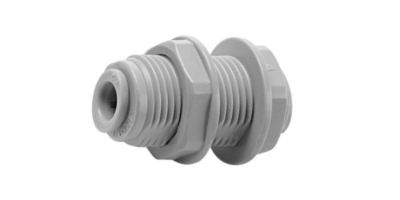

· Les Traversées de cloison (Passe-parois) : Indispensables pour traverser proprement la paroi d'un frigo (Kegerator) ou d'une chambre froide. Ils disposent d'un pas de vis externe et d'un écrou de blocage.

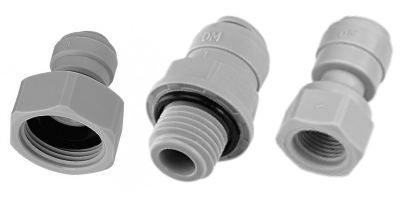

· Les Raccords Mixtes (Filetés / Taraudés) : Un côté "Push-fit" pour le tuyau, un côté fileté (BSP) ou taraudé pour se visser directement sur un détendeur CO2, une tête de fût, ou une vanne d'arrêt.

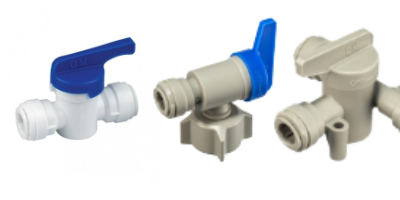

· Les Vannes d'arrêt rapides : Intègrent un robinet quart de tour directement sur la ligne de tuyau pour isoler rapidement un fût ou un circuit sans avoir à tout débrancher.

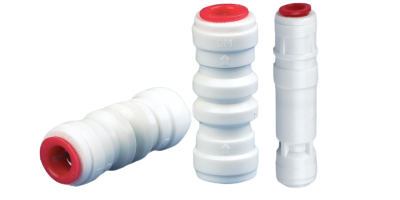

· Les Clapets Anti-retour (Check Valves) : Un élément de sécurité absolument obligatoire, en particulier sur les réseaux de gaz (CO2 ou Azote). Il ne laisse passer le fluide que dans un seul sens. Si la pression du fût remonte, il bloque instantanément le retour de la bière vers votre détendeur, le sauvant ainsi de la destruction. (Astuce : le sens du flux est toujours indiqué par une flèche moulée sur le raccord)

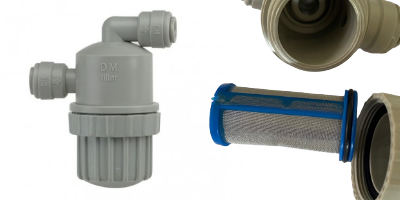

· Les Filtres en ligne (Inline Strainers) : Indispensables pour protéger le matériel sensible (pompes, électrovannes) contre les impuretés.
Ce petit raccord intègre un tamis filtrant démontable (souvent en maille inox) qui retient les sédiments ou les petits débris, très utile sur les circuits d'eau ou de refroidissement.
Utilisés souvent avec des boissons présentant de la pulpe par exemple

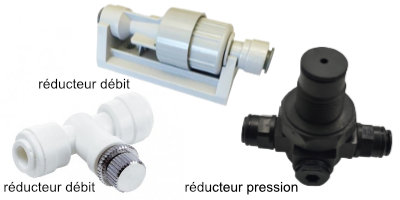

· Les Réducteurs de débit et Compensateurs + réducteur de pression :
L'outil parfait pour régler les problèmes de sur-mousse. Si votre ligne de bière est trop courte et que la bière coule trop vite, ces raccords créent une restriction (un goulet d'étranglement) pour ralentir le flux. Certains modèles intègrent même une petite vis de réglage pour freiner précisément la vitesse de la bière juste avant l'arrivée au robinet.
Le réducteur de pression permet de réduire celle ci pour les carbonateurs et autres installations d'eau gazeuse
· Le Zoom sur Le raccord double serrage (Power Union) pour l'Inox
C’est un défi technique bien connu des installateurs : comment raccorder un tube en acier inoxydable (inox) de manière sécurisée ?
On retrouve très souvent des tubes lisses en inox sur les serpentins de refroidissement (groupes froids, refroidisseurs à sec) ou à l'intérieur des colonnes de tirage.
Le problème avec l'inox
Contrairement au plastique (LDEP) qui est légèrement souple, l'inox est un matériau extrêmement dur et lisse. Si vous utilisez un raccord rapide standard, les dents en acier inoxydable de la pince interne auront beaucoup de mal à "mordre" le métal. Sous l'effet des vibrations d'un compresseur ou d'un pic de pression (notamment avec le gaz), le tube en inox risque de glisser et de s'éjecter, causant une fuite majeure.

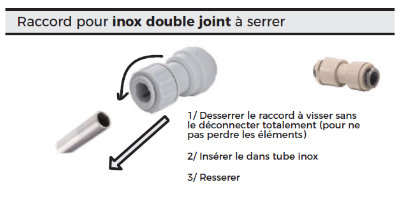

La solution : Le Raccord "Double Serrage" (Super Seal / Power Union)
Pour sécuriser à 100 % une connexion sur un tube rigide en métal, les fabricants ont développé des raccords spécifiques appelés Power Union (ou "Super Seal" chez John Guest).
Comment l'installer correctement ?
- Dévisser : Desserrez légèrement l'écrou externe du raccord (sans l'enlever complètement).
- Insérer : Enfoncez votre tube en inox (préalablement ébavuré pour ne pas couper le joint) jusqu'en butée, exactement comme avec un raccord classique.
- Verrouiller (le double serrage) : Vissez fermement l'écrou externe (à la main ou à l'aide d'une clé adaptée).
Foire aux questions sur les raccords rapides :
- Comment enlever un tuyau d'un raccord John Guest coincé ? Assurez-vous d'abord que le circuit est totalement dépressurisé. Enfoncez la bague de verrouillage (collet) bien à plat contre le corps du raccord avec deux doigts, puis tirez fermement le tuyau dans l'axe. S'il résiste, utilisez une pince de déverrouillage spécifique.
- Peut-on utiliser un tuyau souple avec un raccord DMfit ou John Guest ? Oui, mais il est strictement obligatoire d'insérer une douille de renfort (insert cannelé) à l'intérieur du tuyau souple (PVC ou Silicone). Sans cet insert, les dents du raccord écraseront le tuyau, provoquant une fuite immédiate.
- Quelle est la différence entre un filetage 1/2" BSP et un tuyau 1/2" OD ? Le tuyau 1/2" OD (Diamètre Extérieur) mesure exactement 12,7 mm de large. Le filetage 1/2" BSP (norme plomberie gaz, ou 15-21 mm) mesure quant à lui près de 21 mm de diamètre extérieur. Il ne faut jamais confondre ces deux standards lors de l'achat d'un raccord mixte.
- Quelle est la résistance à la pression et à la température ? Les spécifications varient selon les gammes et les matériaux (plastique ou laiton), mais pour les modèles standards en LLDPE/Plastique :
- Pression : Généralement jusqu'à 10 bar à 20 °C (souvent autour de 7 bar à 65 °C). Ils conviennent parfaitement pour l'eau du réseau domestique ou les circuits d'air comprimé courants.
- Température : Généralement de 1 °C à 65 °C (certains modèles industriels supportent plus, vérifiez toujours la fiche technique de la référence exacte). Attention au gel : si l'eau gèle à l'intérieur, le raccord et le tube éclateront.
Quelle est la durée de vie des raccords rapides : Durée de vie théorique (dans des conditions normales) : plusieurs années (souvent de 5 à 10 ans, voire plus) : Dans des conditions idéales (eau propre, pression stable, pas de coups de bélier violents, température modérée et installation fixe), un raccord John Guest d'origine peut durer aussi longtemps que l'installation elle-même.
- Les UV / Le soleil : Les raccords en plastique standard ne supportent pas bien les rayonnements ultraviolets prolongés (ils deviennent cassants). Avec la chaleur certains tuyaux se déforment et résistent moins bien. Pour une utilisation en extérieur, il est prudent de remplacer régulièrement (1x par an) ses tuyaux et joints.
